18series德敏哲Germanjet 外置模拟量输出接线图

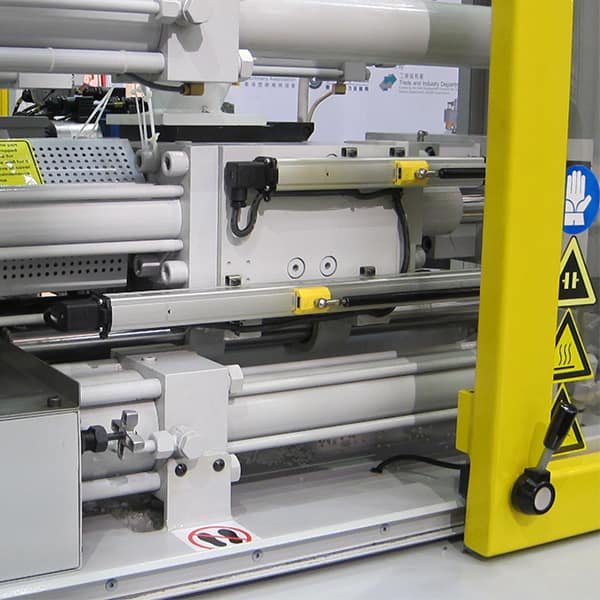

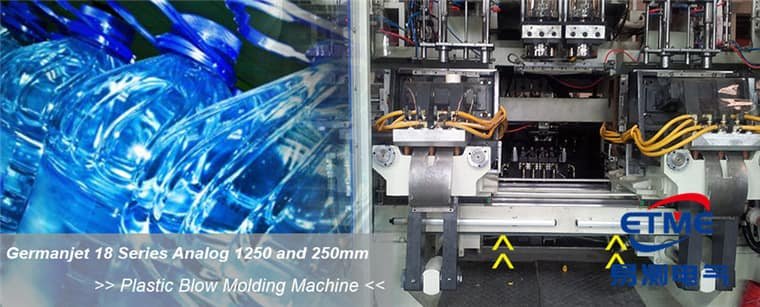

1 8系列磁悬浮位移传感器是 采用 接触式磁悬浮测量技 术。此技术能提供高精准、 直接和绝对值的位移输出 。 接触式设计不但方便安 装，而且能消除所有工作磨 损而带来的误差。铝成型外壳符合I P 6 7标准（需 要配合正确的接头），保证能 工作于苛刻和高尘埃污染的 环境。固定夹片提供灵活和 简易的安装方式，适合一般 机械使用。总括而言，1 8系列磁悬浮位 移传感器 常坚固耐用，是 要求严格的工业环境中最理 想选择。

在使用germanjet 中经常遇到客户不会接线的问题，下面总结以下18series外置 接线的方式方法和注意事项。请客户注意接线，以免带来不必要的麻烦。

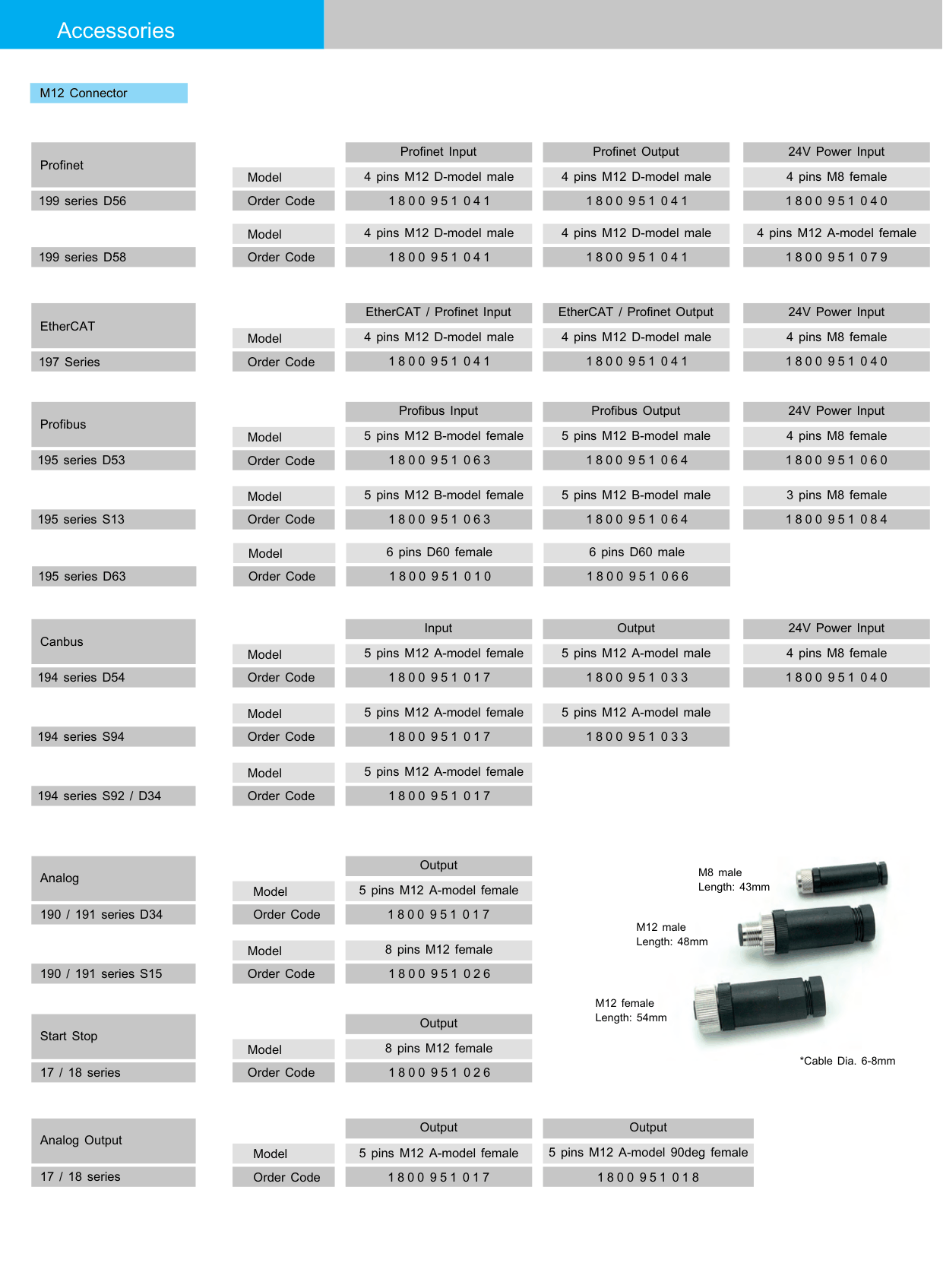

18series模拟量电压输出0-10V

18series模拟量电流输出(4-20MA 0-20MA)

注意事项：

请勿把控制器的模拟输入负极（-）直接接 上机器内之0V或地线上。只可单一接上传 感器的0V （P4）上。
必须使用四芯双绞屏蔽线，最小尺寸为0 . 2 m m 平方，切勿把电源供应器+24Vdc接至传感器
0V （P4）及同时把电源供应器0V接至讯号 输出点（P2/P3）,否则传感器会立即被烧 毁。（如发生上述情况并不包括在保修条款 之内）
